Hettich QUADRO V6 30 SFP/500 EB20 VOLLAUSZUG LINKS 9105118 Ersatz für 9111242
Hettich QUADRO V6 30 SFP/500 EB20 VOLLAUSZUG LINKS 9105118 Ersatz für 9111242
Produktnummer:
4968484
Produktinformationen

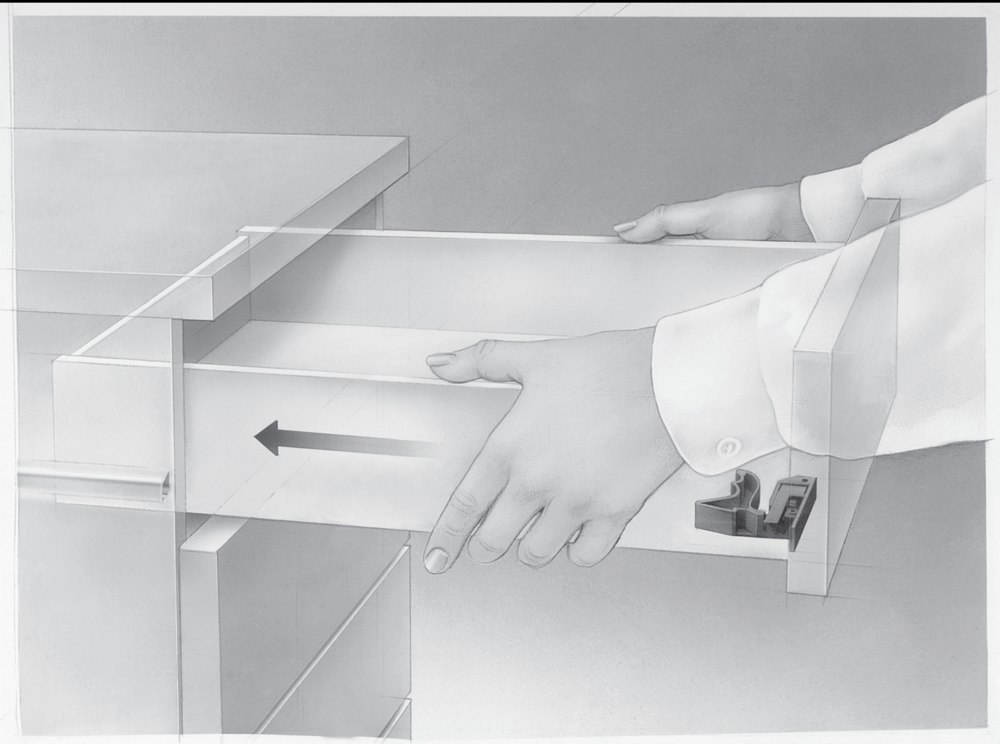

• Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung
• Integrierter Öffnungsmechanismus Push to open
• Optional: Synchronisation / Multi-Synchronisation
• Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen
• Optional: Tablarbodenarretierung
• Geeignet für Schubkästen mit Zargendicke bis 16 mm
• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage
• Belastbarkeit nach EN 15338, Level 3
• Stahl verzinkt
Hinweise:
• Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm)
• Integrierter Öffnungsmechanismus Push to open
• Optional: Synchronisation / Multi-Synchronisation
• Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen
• Optional: Tablarbodenarretierung
• Geeignet für Schubkästen mit Zargendicke bis 16 mm
• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage
• Belastbarkeit nach EN 15338, Level 3
• Stahl verzinkt
Hinweise:
• Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm)
| Komforteigenschaften: | Push to open |
|---|---|
| Komponenten: | Auszugsführungen |
| Lochabstand (min): | 500 mm |
| Mindestkorpustiefe KT mm: | 513 mm |
| Nennlänge mm: | 500 mm |
| Führungsart: | Verdeckte Führung |
| Einbaubreite (Zargendicke): | EB 20 (Zargendicke ≤ 16 mm) |
| Einbaubreite EB mm: | 20 |
| Lochabstand b1 mm: | 288 mm |
| Montageart: | Aufschiebemontage |
| Lochabstand b2 mm: | 224 mm |
