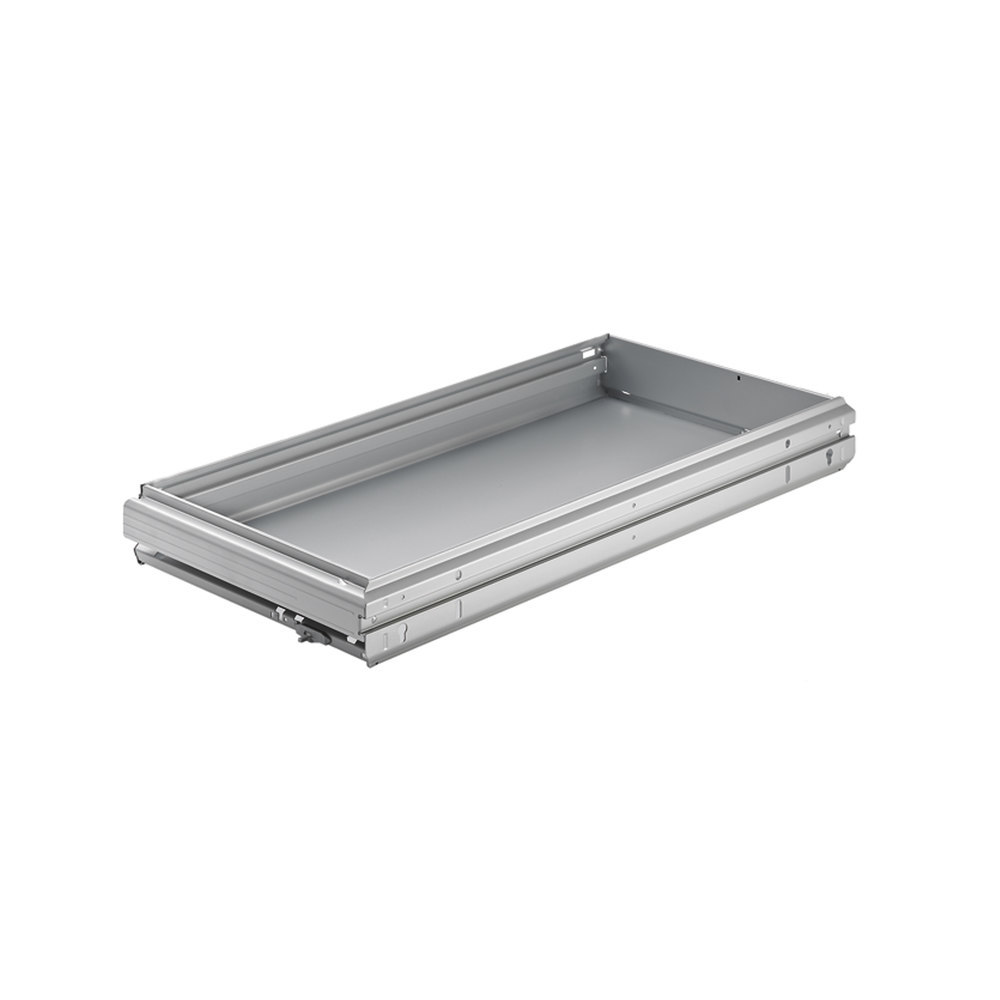

Hettich Breitwandschub für Schrankwände 736 x 352, Aluminium Optik 9007215
Hettich Breitwandschub für Schrankwände 736 x 352, Aluminium Optik 9007215
Produktnummer:
4920608
Produktinformationen
• Für Endlos- und Korpusbauweise
• Für Einbau in Schränken mit Blenden oder Drehtüren
• Einsetzbar mit Auszugsführung Quadro Duplex 50 und 60
• Zugstücke sind am Breitwandschub vormontiert
• Werkzeuglose Aufschiebemontage
• Stahl pulverbeschichtet
Hinweise:
• Die erforderliche Blendenhöhe ist abhängig vom jeweiligen Organisationszubehör
• Bei Einsatz hinter Drehtüren wird ein Abdeckprofil empfohlen
Anwendungstechnischer Hinweis Quadro Duplex:
• Maß X = 13 mm für Standardschränke
• Maß X = 22 mm für Schränke mit großem Türeinsprung
• Für Einbau in Schränken mit Blenden oder Drehtüren
• Einsetzbar mit Auszugsführung Quadro Duplex 50 und 60
• Zugstücke sind am Breitwandschub vormontiert
• Werkzeuglose Aufschiebemontage
• Stahl pulverbeschichtet
Hinweise:
• Die erforderliche Blendenhöhe ist abhängig vom jeweiligen Organisationszubehör
• Bei Einsatz hinter Drehtüren wird ein Abdeckprofil empfohlen
Anwendungstechnischer Hinweis Quadro Duplex:
• Maß X = 13 mm für Standardschränke
• Maß X = 22 mm für Schränke mit großem Türeinsprung
| Material: | Stahl |
|---|---|
| Komponenten: | Breitwandschübe |
| Systemfarbe: | Aluminium Optik |
| Schranktiefe mm: | 400 mm |
| Schubkastenart: | doppelwandig |
| Min. Einbautiefe mm: | 372 mm |
| Einsatzbereich: | Schrankwand, Tiefe 400 mm, Systema Top 2000 |
| Min. Einbaubreite: | EB 762 mm / 780 mm |
| Innenmaß (L x B): | 690 x 326 |
| Innenmaße mm: | 690 x 326 |
| Mindestblendenhöhe: | LR 32: 128mm / 2 HE LR 25: 125mm / 2,5 HE |
| Korpusbreite mm: | 800 mm |
